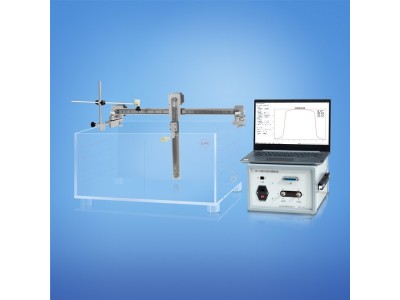

SRT-200型二維放療自動掃描水箱及射線束分析系統（二維掃描水箱）    SRT-200型放療自動掃描水箱系統采用了最新的自動化測量和控制技術，可以快速方便和準確地掃描測量各種型號醫用直線加速器的X線和電子線的輻射場劑量分布參數，還能測量MM50回旋加速器、X刀和60Co遠距離治療機的射線束參數。通過采用日本生產的精密機械傳動系統和多細分步進電機，掃描定wei精度小于0.1mm；該系統由所配二個步進電機驅動的水平方向和豎直方向二維掃描軌道，可以輕松實現對放療射線束的二維掃描。滿足《WS674-2020》新表準要求  ，最大射野40*40.

該設備適合于放療物理室和放療檢測機構對射線束常規的測量工作。

例如：

1、放療設備安裝后的驗收檢測；

2、各種放療計劃系統的數據采集和轉換；

3、放療設備主要部件修理或更換后的測試；

4、定期的放療質量保證與質量控制檢測。

SRT-200系統的主要特性：SRT-200-A型水箱尺寸600*425*280mm，水平掃描尺寸450mm，豎直掃描尺寸230mm，可以直接在治療床上測量，該系統配備筆記本電腦，易于攜帶和使用。材質為PMMA的水箱壁厚為10mm，長期使用不會產生膨脹變形，水箱上面有刻蝕的三層基準線可配合治療室內的激光定wei光束，方便進行水面調整和定wei。步進電機都安裝在水箱上部，測量時不會浸沒在水中，使掃描過程二維放療劑量掃描機的射線束參數。通過計算機控制多細分步進電機驅動精密機械傳動系統，使該系統的掃描定wei精度小于0.1mm；實現對放療射線束的水平和裝置（二維掃描水箱）采用最新的自動化測量和控制技術，可以快速方便和準確地掃描測量各種型號的醫用直線加速器、X刀和鈷60遠距離治療垂直方向的掃描，對放射治療射野的離軸比和百分深度等參數實現快速的測量。該系統的“射線束分析系統軟件包”功能齊全，根據國家標準設計的程序可自動進行數據采集、分析，并顯示所測量的圖形和計算出各種重要參數；它可以自動適時顯示測量的數據和掃描曲線，還可以存儲和輸出檢測的圖形和數據。

SRT-200二維放療劑量掃描裝置（二維掃描水箱）適用于醫院放療科和省級放射衛生檢測機構對放療設備的驗收，維修后的檢測，對于放療計劃系統需要的大量臨床物理參數也可以實現快速測量。

1．SRT-200二維放療劑量掃描裝置（二維掃描水箱）的概述:SRT-200二維放療劑量掃描裝置（二維掃描水箱）采用了最新的自動化測量和控制技術，可快速方便準確地掃描測量各種型號醫用直線加速器的X線和電子線的輻射場劑量分布參數，還能測量MM50回旋加速器、X刀和60Co遠距離治療機的射線束參數。

2．精密機械結構通過采用日本生產的精密機械傳動系統和多細分步進電機，該系統掃描定wei精度好于0.1mm。自動掃描系統：（多細分步進電機（JAPAN SERVO.LTD）、IKD不銹鋼導軌和滑塊。

3．分析系統軟件   該系統的“射線束分析系統軟件包”功能齊全，可進行數據采集、分析、自動顯示所測量的圖形和計算出各種重要參數，并可以將數據轉化為放療計劃系統所需要的格式文件，可進行測量速度調節，可連續10層Profile測量,可偏中心掃描PPD,可對測量曲線平滑

4．國家生產許可證2006年通過北京市質量技術監督局的審核獲得  《中華人民共和國制造計量器具許可證》

證書號：京制01020111

2011年通過北京市質量技術監督局的審核獲得《中華人民共和國計量器具型式批準證書》

證書號：2011A202-115．

水箱規格可快速測量放療線束的百分深度劑量曲線，利用專用軟件可以將PDD表轉化為TMR表。

水箱尺寸：SRT-200-A水箱(600×425×280mm)

6．主要測量配件系統配置：（注：主要配置）

日本生產的多細分步進電機

日本生產的不銹鋼導軌和滑塊

水箱體：SRT-200-A水箱(600×425×280mm)

主機，包括雙通道劑量儀和雙路步進電機控制器

專用傳感器2副專用上水管一個

0.1cc電離室防水探頭，0.6cc電離室防水探頭

美國AD549雙道高速靜電計



新標準測量參數和條件：

▲X射線方形照射野的深度劑量：自動計算相對表面劑量,D10,D20/D10等參數;

▲X射線方形照射野的均整度：最大射野40cm*40cm

▲X射線方形照射野的對稱性：最大射野40cm*40cm

▲X射線方形照射野的半影：最大射野40cm*40cm

▲電子線照射野的均整度:標準測試深度二軸線和對角線等劑量線參數分析;基準深度等劑量線參數分析;

▲電子線照射野的對稱性:10x10和臨床常用射野

▲電子線深度劑量: 自動計算表面劑量,R100, R90, R80 , R50, Rp,和雜散X線等參數;

▲照射野的半影：最大射野40cm*40cm
